Metal 3D Yazıcı Toz Toplama Sistemi

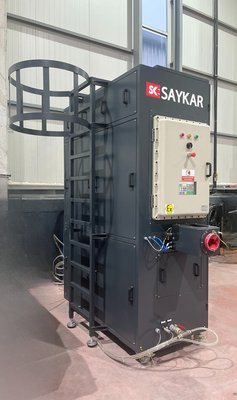

SAYKAR Toz Geri Dönüşüm Makinesi (Model: STT-2025-01) — üç boyutlu metal yazıcılarla imalat sırasında açığa çıkan metal tozlarının vakumla toplanması, elenmesi ve geri kazanılması için tasarlanmış, ATEX II ex D sertifikalı ve Ex-proof bir sistemdir.
- ATEX II ex D sertifikalı, Ex-proof tasarım (patlayıcı metal tozlarıyla güvenli çalışma)
- Siklon + vibrasyonlu elek (ultrasonik destekli) + HEPA filtrasyon ile çok kademeli ayrıştırma
- Argon asal gaz ile oksijen tahliyeli güvenli eleme (hedef O₂ seviyesi %2-%5)
- Jet-Pulse sistemi ile otomatik filtre temizliği, loadcell ile anlık ağırlık takibi
- HMI dokunmatik ekran + ATEX sertifikalı eldivenli mouse kontrolü
Ürün Açıklaması
SAYKAR Toz Geri Dönüşüm Makinesi, üç boyutlu yazıcılar ile imalatı yapılan ürünlerin üretimi esnasında açığa çıkan metal tozlarının geri dönüşümü amacıyla tasarlanmış, ATEX II ex D sertifikalı ve Ex-proof bir makinedir. Operatör, HMI dokunmatik ekrandan toz toplama modunu seçip vakum pompasını çalıştırır; vakum nozulu aracılığıyla emilen metal tozu önce 316L paslanmaz çelik siklon ünitesinde toplanır.
Siklonda biriken tozun ağırlığı loadcell ile anlık olarak, maksimum doluluk ise üst seviye sensörüyle takip edilir. Toplama tamamlandığında sistem eleme moduna geçer: önce argon asal gazı ile ortamdaki oksijen hedef seviyeye (%2-%5) düşürülür, ardından siklon altındaki pinch vana açılarak toz vibrasyonlu eleğe aktarılır. Elek, mekanik titreşim ve ultrasonik titreşim probunun birlikte çalışmasıyla (10° açıyla monte edilmiş) tıkanmadan verimli eleme yapar — istenen mesh boyutuna göre değiştirilebilir.
Elenen ve yeniden kullanıma hazır (maks. 80 µm) toz 316L paslanmaz çelik depolama tankına, elekten geçemeyen daha büyük partiküller ise ayrı bir atık tankına aktarılır; her iki tankın ağırlığı da loadcell ile anlık ölçülür. Vakum pompasına toz girişini önlemek için sistemde iki kademeli filtrasyon bulunur: siklon içindeki 4 adet 1 mikron ATEX sertifikalı kartuş filtre (Jet-Pulse sistemiyle otomatik temizlenir) ve ardından bir HEPA filtre. Tüm hortum, körük ve klemp bağlantıları Ex-proof/ATEX sertifikalı ve topraklamalıdır.
Teknik Özellikler
| Model | STT-2025-01 |
|---|---|
| Sertifikasyon | ATEX II ex D, Ex-proof (elektrik panosu, hortum, filtre ve kartuşlar dahil tüm sistem) |
| Makine Ebatları | 2100x1800x2700 mm |
| Toz Kapasitesi | 30-32 L (siklon ünitesi, 316L paslanmaz çelik) |
| Depolama Tankı | 20 L, 316L paslanmaz çelik, maks. 80 µm partikül |
| Atık Tankı | 4 L, 316L paslanmaz çelik |
| Vakum Pompası Basıncı | 1-3 bar |
| Filtrasyon | 4x 1 µm ATEX sertifikalı kartuş filtre + Jet-Pulse otomatik temizleme + HEPA filtre (mikro cam elyaf) |
| Eleme Sistemi | Vibrasyonlu elek + ultrasonik titreşim desteği, 10° montaj açısı, değiştirilebilir mesh boyutu |
| Asal Gaz | Argon (hedef O₂ seviyesi %2-%5) |
| Pnömatik Basınçlar | Siklon vibrasyonu maks. 3 bar, asal gaz ayarı maks. 0,5 bar, pinch valf maks. 6 bar, boğaz vibrasyonu maks. 3 bar |
| Kontrol | HMI dokunmatik ekran + ATEX sertifikalı eldivenli mouse kontrol panosu |
| Enerji Tüketimi | 1 kW/saat |
| Hava Tüketimi | 20 L/sn |
| Geri Besleme Kapasitesi | 9-10 Kg/dk |
